Witam serdecznie
Niejako że obecnie buduję takie "cóś" co pływa ale i gąsienice ma :)) zdecydowałem się pokazać co robię i w miarę jak będą prace postępować bedziemy na bieżąco uzupełniać relację.

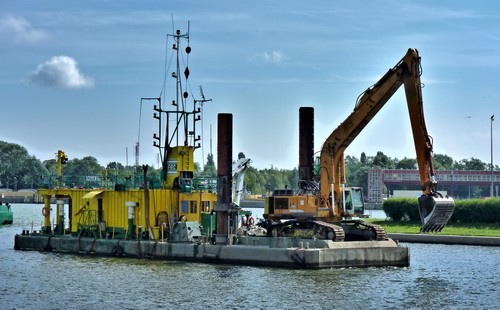

tutaj jak to wygląda:

Obrazek

Model powstaje w skali 1:50. Koparka będzie kupowana. Model będzie statyczny w tej wersji.

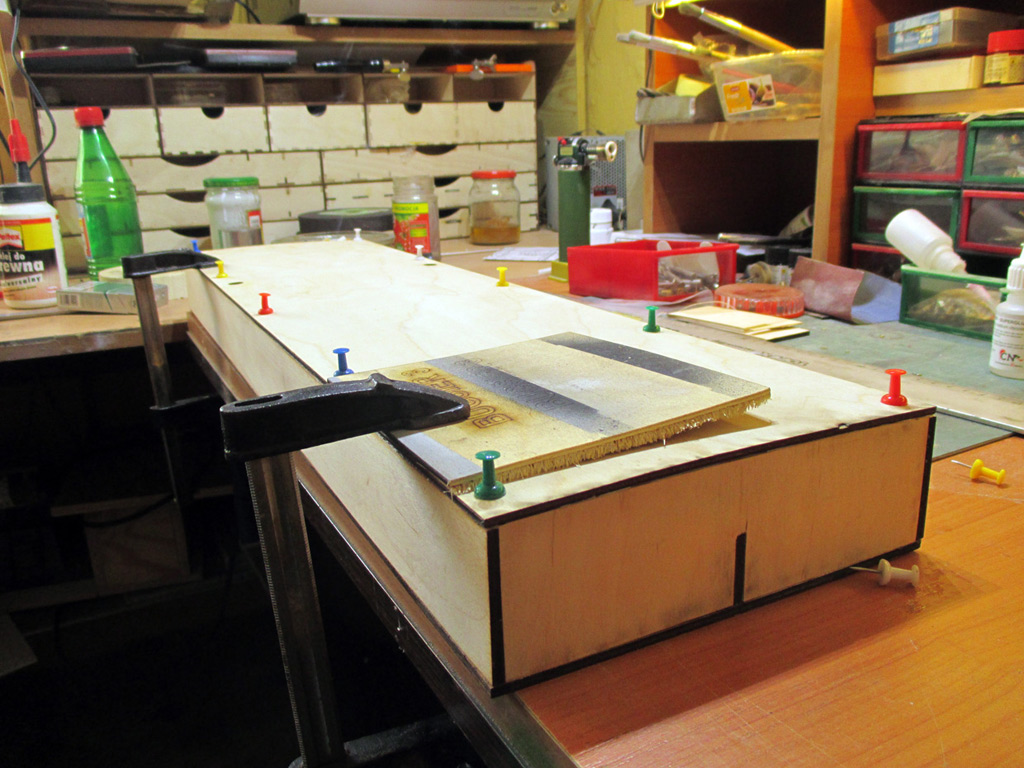

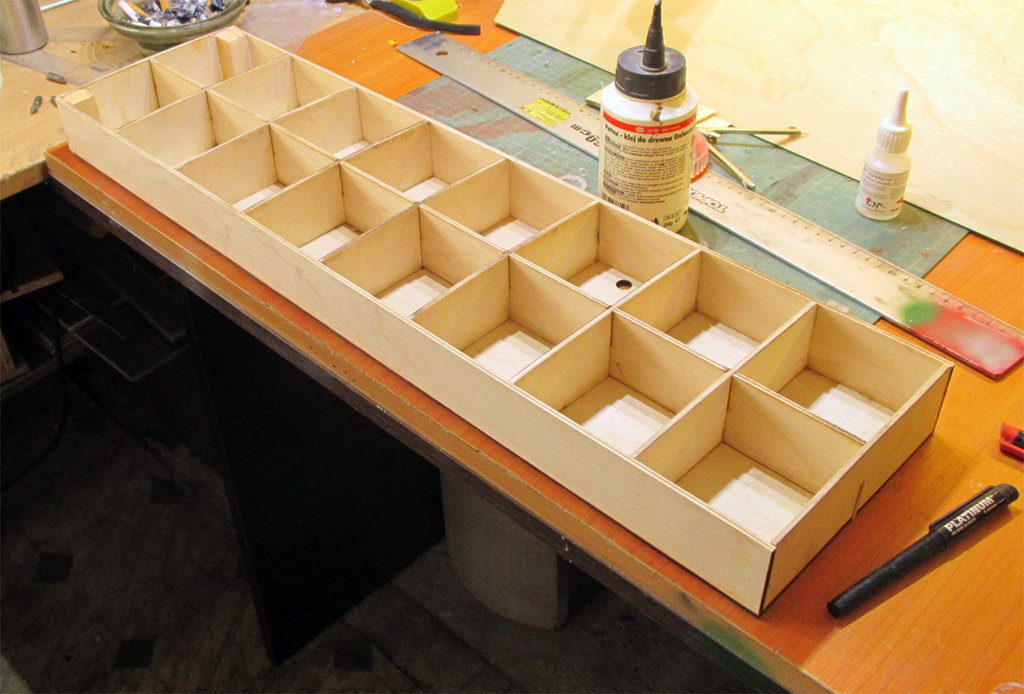

Obecnie budujemy dość prosty kadłub:

Obrazek
Obrazek

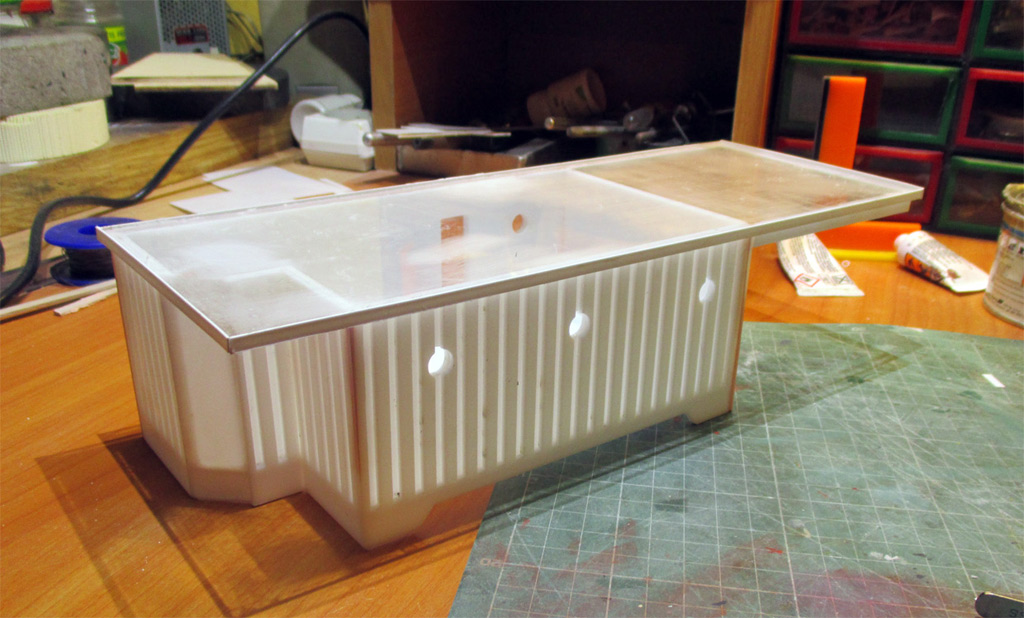

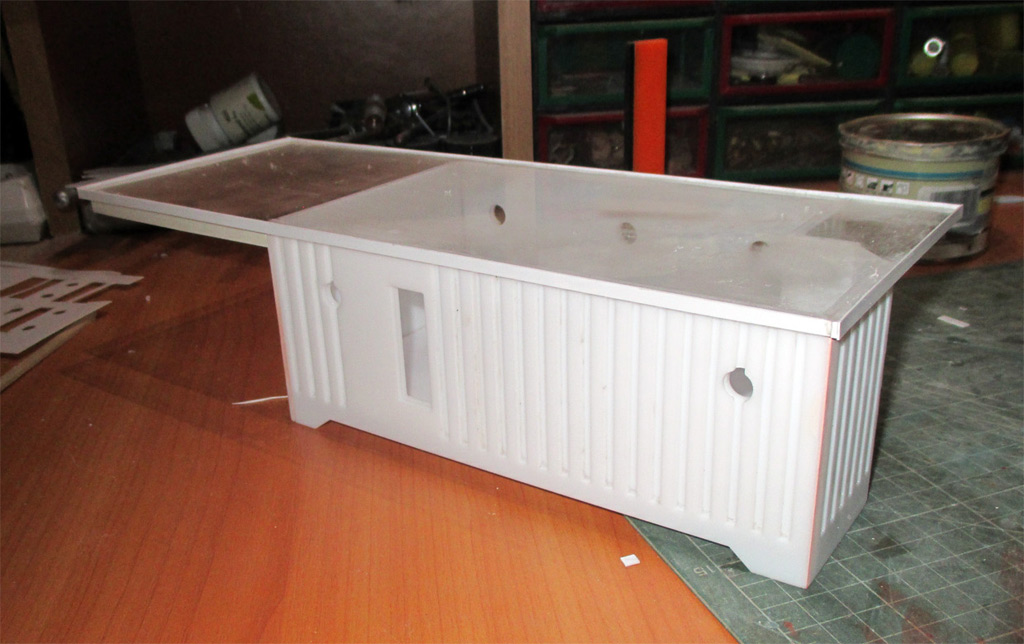

Następnie budujemy nadbudówkę, w tym przypadku powcinałem sobie wszystko na ploterze laserowym i po sklejeniu wstępnie tak to wygląda:

Obrazek
Obrazek


Teraz uzbrajamy nadbudówkę w drobnice i relingi.

Całość zanim powstała musiałem wykonać projekt w programie 3D aby wszystkie elementy do siebie pasowały. W moim przypadku używam Rhincoeros 3D

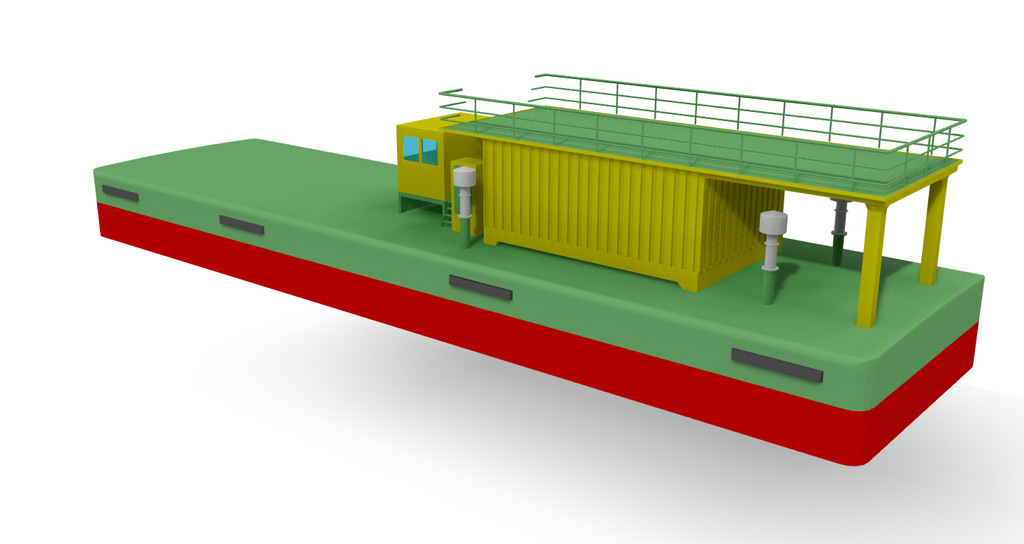

A tak wygląda obecnie projekt który jest podstawą do budowania tego modelu :

Obrazek
Obrazek

Na dzisiaj to tyle. W tygodniu pewnie dojdą nowe zdjęcia

Pozdrawiam serdecznie
Romanov
Góra


Bernard
PostNapisane: 5 paź 2014, o 11:41
Offline
kapitan

Wiek: 70

Dołączył(a): 7 lut 2014, o 00:41
Posty: 2204
Lokalizacja: Poznań
Podziękował : 66 razy
Otrzymał podziękowań: 173 razy
Google Chrome 37.0.206 Google Chrome 37.0.206
Windows 7 (Seven) Windows 7 (Seven)
Screen Resolution: 1280 x 800 1280 x 800
Model: Poduszkowiec RC,
Śmigłowiec RC,
Śmigłowiec RC z napędem bezpośrednim,
Czołg T34/85 RC,
Czołg 7 TP,
PzInż 130.
Panzer II B.
Kubelwagen.
Autotransporter, TKS, 7 TP-2 wieże w budowie.
Trochę mi to przypomina budowę poduszkowca.
Zapowiada się bardzo ciekawie.
Kibicuję.

_________________
Bernard
Góra
 Zobacz profil

kevin
PostNapisane: 5 paź 2014, o 12:35
Offline
pułkownik

Wiek: 46

Dołączył(a): 23 paź 2013, o 08:41
Posty: 4882
Lokalizacja: u nas na BYTKOWIE! :D
Podziękował : 199 razy
Otrzymał podziękowań: 182 razy
Google Chrome 37.0.206 Google Chrome 37.0.206
Windows NT 64 bits Windows NT 64 bits
Screen Resolution: 1600 x 900 1600 x 900
Model: VI B Königstiger
VI A Tiger-w warsztacie naprawczym
Stug III-w budowie
Opel Blitz-wóz zaopatrzenia
Opel Blitz-wóz techniczny
Sd.Kfz. 3a-wóz warsztat naprawczy
Sd.Kfz. 9 FAMO w budowie
Yoga-pies :)
<szok>
rewela!
Dzięki Romanov że otworzyłeś garaż!
Zatem nowy dział się przydaje :D
Góra
 Zobacz profil

UZI
PostNapisane: 5 paź 2014, o 18:51
Offline
generał brygady
Avatar użytkownika

Wiek: 47

Dołączył(a): 18 maja 2013, o 14:25
Posty: 6523
Lokalizacja: Świdnica
Podziękował : 268 razy
Otrzymał podziękowań: 278 razy
Firefox 32.0 Firefox 32.0
Windows 7 (Seven) 64 bits Windows 7 (Seven) 64 bits
Screen Resolution: 1024 x 768 1024 x 768
Model: Szpetman "Żądło"
Utopia "PL-01"
Fajny patent na zrobienia blachy falistej kontenera :o

_________________
Per aspera ad astra !


http://www.ipmspolska.org.pl/
Góra
 Zobacz profil

Romanov
PostNapisane: 6 gru 2014, o 18:59


Firefox 33.0 Firefox 33.0
Windows 7 (Seven) 64 bits Windows 7 (Seven) 64 bits
Screen Resolution: 1600 x 900 1600 x 900
Witam
Prace powoli ruszają dalej. Zrobiłem słupki do relingów metodą fototrawienia i teraz relingi robimy.
Niebawem więcej będzie widać :))

Obrazek

elementy foto trawione

Obrazek

Reling podczas montażu (reling nie jest przyklejony do nadbudówki i może się komuś wydawać że jest krzywy)

Obrazek

A tak obecnie wygląda model.

Pozdrawiam
Roman-ov
Góra


kevin
PostNapisane: 6 gru 2014, o 19:25
Offline
pułkownik

Wiek: 46

Dołączył(a): 23 paź 2013, o 08:41
Posty: 4882
Lokalizacja: u nas na BYTKOWIE! :D
Podziękował : 199 razy
Otrzymał podziękowań: 182 razy
Google Chrome 39.0.217 Google Chrome 39.0.217
Windows NT 64 bits Windows NT 64 bits
Screen Resolution: 1600 x 900 1600 x 900
Model: VI B Königstiger
VI A Tiger-w warsztacie naprawczym
Stug III-w budowie
Opel Blitz-wóz zaopatrzenia
Opel Blitz-wóz techniczny
Sd.Kfz. 3a-wóz warsztat naprawczy
Sd.Kfz. 9 FAMO w budowie
Yoga-pies :)
Kurka wodna, super Roman, jak mnie ciągnie w te temat!!!! Grrr :D
Góra
 Zobacz profil

Bernard
PostNapisane: 7 gru 2014, o 07:51
Offline
kapitan

Wiek: 70

Dołączył(a): 7 lut 2014, o 00:41
Posty: 2204
Lokalizacja: Poznań
Podziękował : 66 razy
Otrzymał podziękowań: 173 razy
Google Chrome 39.0.217 Google Chrome 39.0.217
Windows 7 (Seven) Windows 7 (Seven)
Screen Resolution: 1280 x 800 1280 x 800
Model: Poduszkowiec RC,
Śmigłowiec RC,
Śmigłowiec RC z napędem bezpośrednim,
Czołg T34/85 RC,
Czołg 7 TP,
PzInż 130.
Panzer II B.
Kubelwagen.
Autotransporter, TKS, 7 TP-2 wieże w budowie.
Piękna modelarska praca.

_________________
Bernard
Góra
 Zobacz profil

SirWolk
PostNapisane: 7 gru 2014, o 11:27
Offline
st. chorąży sztabowy
Avatar użytkownika

Wiek: 45

Dołączył(a): 28 lip 2014, o 22:41
Posty: 1156
Lokalizacja: Warszawa
Podziękował : 22 razy
Otrzymał podziękowań: 33 razy
Firefox 33.0 Firefox 33.0
Windows 7 (Seven) 64 bits Windows 7 (Seven) 64 bits
Screen Resolution: 1920 x 1080 1920 x 1080
Model: Panzer IV H, Stug III B, Kubuś, Marder III, Jagdpanther
Model świetnie wygląda.

_________________
Profil G+ https://plus.google.com/u/0/101254460641392853830
Góra
 Zobacz profil

Romanov
PostNapisane: 26 sty 2015, o 19:17


Firefox 35.0 Firefox 35.0
Windows 7 (Seven) 64 bits Windows 7 (Seven) 64 bits
Screen Resolution: 1600 x 900 1600 x 900
Pogłębiarka powoli nabiera kształtów. Obecnie skupiłem się nad masztem. Maszt wykonany został z profili mosiężnych kwadratowych o odpowiednich grubości. Całość została polutowana lutem srebrnym czyli tzw. lutowaniem twardym. Na tą okoliczność kupiłem palnik jubilerski Orca który okazał się rewelacyjnym narzędziem i lutowanie stało się po prostu przyjemnością. Zainteresowanych tym palnikiem odsyłam do sklepu http://www.alco.com.pl . Na poniższych fotkach widać efekt mojej pracy.

Obrazek
Obrazek
Obrazek

Pozdrawiam serdecznie
romanov
Góra


vanHasen
PostNapisane: 26 sty 2015, o 19:37
Offline
pułkownik
Avatar użytkownika

Wiek: 44

Dołączył(a): 30 lip 2012, o 09:16
Posty: 4602
Lokalizacja: Katowice
Podziękował : 4 razy
Otrzymał podziękowań: 172 razy
Google Chrome 39.0.217 Google Chrome 39.0.217
Windows 7 (Seven) 64 bits Windows 7 (Seven) 64 bits
Screen Resolution: 1920 x 1080 1920 x 1080
Model: Leopard 2A5
T-34
Tiger I
"Can you imagine what I would do if I could do all I can?"
Wow.. ale sklep!
Maszt oczywiście - świetny.
